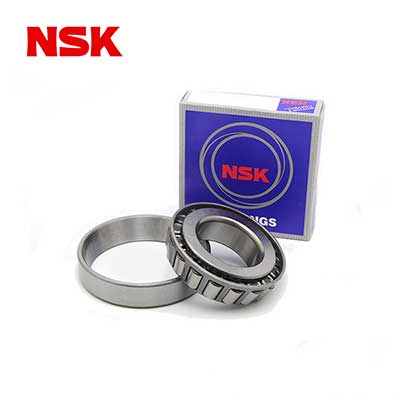

NSK圓錐滾子軸承

圓錐滾子， 作為滾動體組裝在軸承中，由內圈的大檔邊引導。可以承受徑向負荷，及一個方向的軸向負荷，負荷能力大。作為高負荷容量軸承，有增加滾子尺寸及滾子個數的HR係列。
與向心推力軸承一樣，一般將二個軸承對置使用。在這種情況，可根據同類內圈或同類外圈的間隔向軸向方向調整，以獲得設定的遊隙。
因為是分離式，內圈和外圈可分別拆卸。
由於接觸角大小不同，分一般錐角形、中錐角形、大錐角形， 由滾子的列數又可分雙列及四列圓錐滾子軸承。一般，使用鋼板衝壓保持架。

公製係列圓錐滾子軸承
公製係列的中錐角型軸承及大錐角形軸承， 分別將接觸角代號C和D記於內徑代號的後麵。普通錐角軸承不標記接觸角代號、中錐角型軸承主要用於汽車差動裝置的小齒輪軸。
高負荷容量的HR係列中，基本代號標有J的軸承，其外圈寬度、外圈滾道小端麵直徑以及接觸角與ISO之規定一致。所以，標有這種代號的同一基本代號軸承的內圈組件（CONE）和外圈，均具有*際互換性。

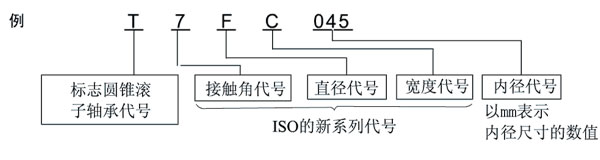

ISO355所規定的公製係列的圓錐滾子軸承中， 有不依據以往所使用的3xx尺寸係列的新尺寸。其中一部分記載於尺寸表。外圈寬度、外圈滾道的小端麵直徑及接觸角與ISO的規定一致、內圈組件和外圈均（jun1）具有*際互換性。其型號不同於以往的公製係列，構成如下。



英製係列圓錐滾子
圓錐滾子軸承中，除公製係列之外還有英製係列。四列圓錐滾子軸承之外的英製係列軸承的內圈組件及外圈，各自均有代號，其軸承型號構成大致如下。


雙列圓錐滾子軸承

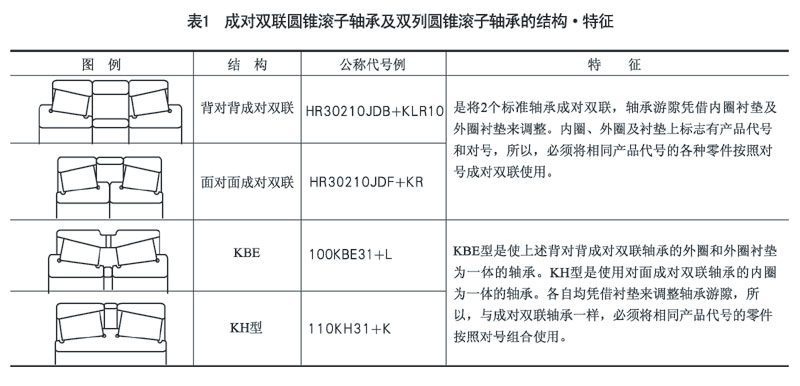

成對雙聯圓錐滾子軸承及雙列圓錐滾子軸承的結構、特征
